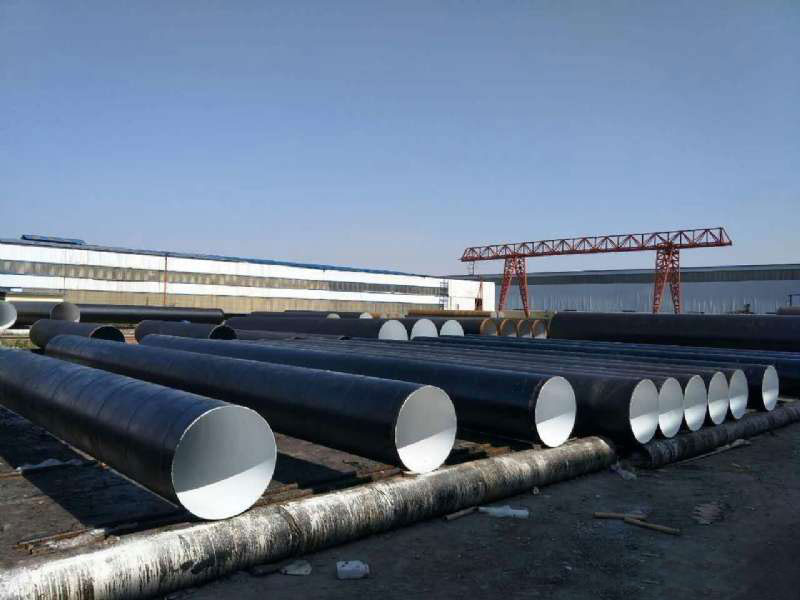

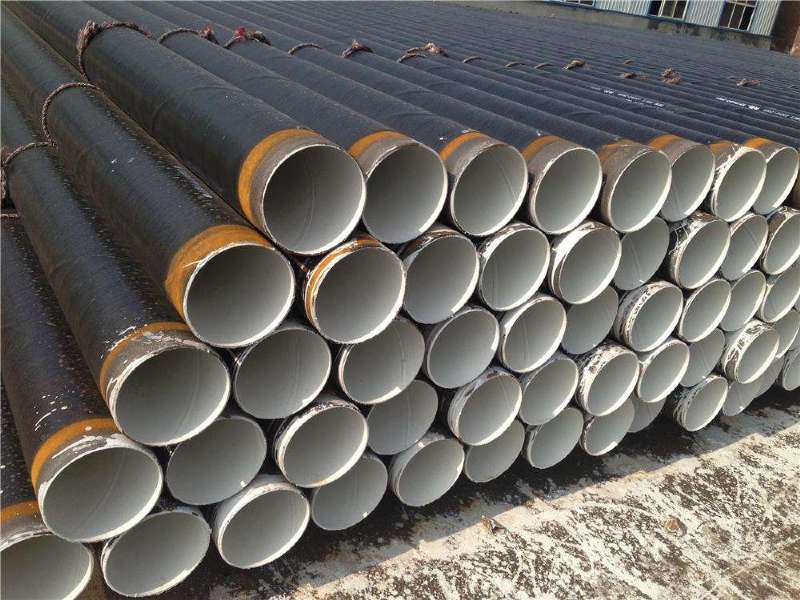

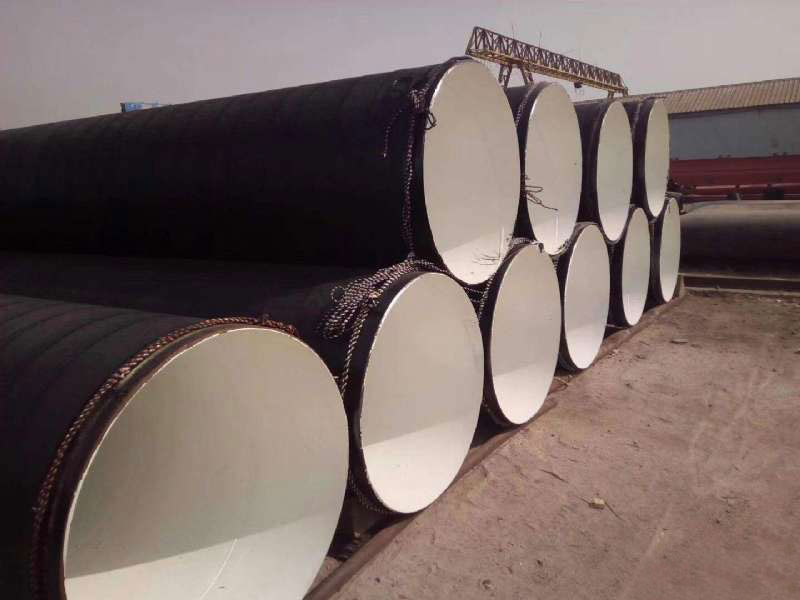

IPN8710防腐鋼管

一、組成

由脂肪族聚（jù）氨酯預聚物與環（huán）氧樹脂、優質顏料、助劑、溶劑組成。專用於食品、飲用水等所接觸的設備、輸配水管道、飲水艙表麵的防腐。

二、性能

該漆為（wéi）接技（jì）型互（hù）穿網絡聚合物，在常溫下（xià）引發聚合，兩網絡能（néng）互相取長補短，產生協作效應，塗膜（mó）無毒性，高固體、低粘度，是（shì）一種強附著、高強度、耐衝磨、耐水解、耐腐蝕和耐水、耐候性非常優（yōu）良的新型防腐塗料，且對鋼結構表麵的除鏽要求不（bú）高，使用（yòng）溫度可在-20～120℃範圍（wéi）內。

三、技術指標：

1、幹燥時間：表幹30min 實（shí）幹6-24h

2、柔韌性：1mm

3、耐衝擊性：50cm

4、附著力：1級（jí）

四、施工及貯存：

（1）塗（tú）裝（zhuāng）前須將基鐵表麵處理Sa2.5級，施工中嚴禁帶入水份、灰塵、油（yóu）汙以保證塗刷質量。

（2）塗料配比為：甲組分（基料）、乙組分（固化劑）=9kg漆:1kg固化劑（或（huò）按我（wǒ）廠告知的比例配比施工）。

（3）施工（gōng）配比方法為：將甲組分（fèn）大口打開，將乙組分加入甲組分內（nèi），充分攪拌均勻。熟化（huà）30分鍾，即可進行塗裝。

（4）此（cǐ）材料要求隨配隨用，配比後的塗料須（xū）在（zài）六小（xiǎo）時之內用完。未（wèi）配（pèi）完的材料要密（mì）封保存。

（5）陰雨天或相對濕度大於75%時應停止施（shī）工（gōng）。對於腐蝕（shí）介質嚴重的部位，建議多道塗刷。

（6）產（chǎn）品應存放在陰涼幹燥處，防止日光（guāng）直接照射，隔絕火源，遠離熱源。
